Hướng dẫn kết nối máy tính với PLC S7-200 sử dụng cáp USB PC/PPI
QThang sẽ hướng dẫn cho các bạn cách kết nối cáp USB PPI với PLC Siemens S7-200 hay kết nối PLC S7-200 với máy tính để download chương trình vô PLC thực cùng với phần mềm STEP 7 MicroWIN V4.0
Hướng dẫn chi tiết:

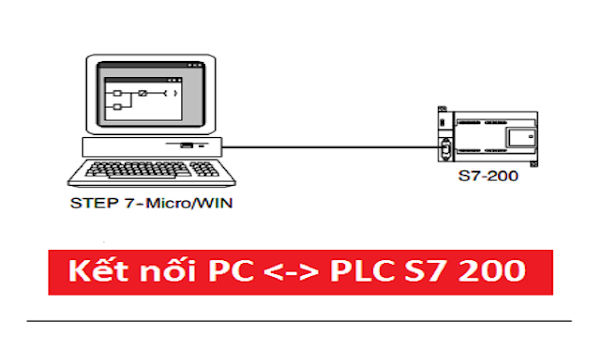

B1: Kết nối cáp USB PPI giữa máy tính và S7 200
B2: Kiểm tra xem máy tính đã nhận driver cáp chưa: Chuột phải vào Computer (This PC)> Manage
B3: Trong cửa sổ Computer Management chọn Device Manager: Kiểm tra có cổng Port và SIMATIC NET là đã nhận driver. Nếu chưa có thì mời bạn xem tiếp bên dưới :))
* Nếu chưa nhận driver bạn tải Driver cáp USB PPI S7-200 tại đây: https://goo.gl/kqkBL9
B4: Mở phần mềm lập trình V4.0 STEP 7 MicroWin SP9
B5: Chọn Communications: Hiện ra một bảng như hình bên dưới, chọn Set PG/PC Interface:
B6: Bạn kéo xuống chọn PC/PPI cable(PPI), chọn tiếp Properties để kiểm tra cổng kết nối.

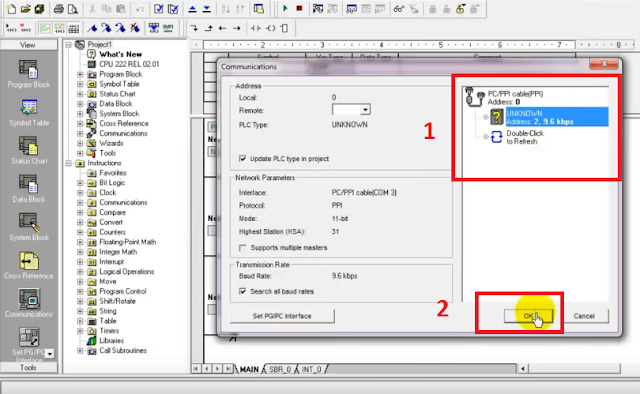

B8: Bấm OK > OK > OK... đến khi hiện như hình bên dưới và bấm Double-Click to Refesh để thử kết nối:
B9: Bạn chờ đợi quá trình Searching at 9.6 kbps... diễn ra và đến khi kết quả như hình bên dưới là đã Kết nối thành công :))
B10: Kết nối thành công! Viết thử một chương trình đơn giản, Download chương trình vào PLC...
B7: Chọn cổng kết nối tương tự như của sổ Device Manager trước đó:
B9: Bạn chờ đợi quá trình Searching at 9.6 kbps... diễn ra và đến khi kết quả như hình bên dưới là đã Kết nối thành công :))
B10: Kết nối thành công! Viết thử một chương trình đơn giản, Download chương trình vào PLC...
Lời kết
